一、功能與用途

本產品是以循環水作為工作流體，利用射流產生負壓原理而設計的一種新型多用真空泵。為化工實驗室提供真空條件，并能向反應裝置提供循環冷卻水。

廣泛用于蒸發、蒸餾、過濾、減壓、升華等作業，是大專院校、醫藥化工、食品加工等領域?qū)嶒炇业睦硐朐O(shè)備。

二、產品特點

1、  節水效果明顯。由于采用水循環作業，加入水箱內的水可循環反復使用，克服了那種用直接沖放自來水方法獲取真空時的大量浪費水的現象。經實測，以一個工作日連續作業計算，在達到同樣真空度的條件下，使用本產品可節水8噸以上，而且，一次加水，可長期使用，這在水資源缺乏或水壓不足的實驗室尤其適用。

2、  多功能綜合使用。本機與自來水源連接，通過適時補充注入水源，可以在長時間連續作業情況下，保持循環水濕度不變，既可確保真空度下降，又能實現循環冷卻水的供應。

3、  造型新穎，使用方便。本機泵頭直接浸入水中，不設引水壺，容水量大，下裝設四個腳輪，移動方便，便于操作，便于加水檢修。

4、  本機安裝分水器設了五個抽氣嘴，可單獨或并連抽氣作業，裝一個真空表，可以方便地觀察真空度。抽氣通路上裝有止回閥，可防止抽真空作業停機時循環水回流到被抽真空的設備中去。

5、  耐腐蝕、無污染。本機水泵部件采用不銹鋼，水箱為聚氯塑料材質，不受酸堿等腐蝕物的影響，同時也無油污等污染實驗室。

6、  本機工作穩定可靠，噪音低。

三、技術指標



型 號	配機性能					本機功能				外表尺寸mm	重量Kg
	功率	電源	流量	揚程	機體材質	最大真空度	單頭抽氣量	抽氣頭數	水箱容積
	W	V/HZ	L/min	M		Mpa	L/min	個	L
SHZ-C	370	～220/50	80	12	1Cr18	0.098	10	5	50	450×340×790	37

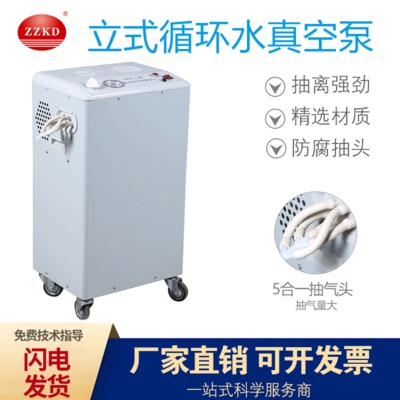

四、使用方法（請參照附圖了解設備外觀）




1、  準備工作。首次使用時，打開水箱上蓋注入清潔的涼水（亦可經由放水軟管加水），

當水面即將升至水箱后面的水位高度時停止加水，重復開機可不再加水，使用一段時間后，可續水，保證水位。加水時必須打開循環開關，以防泵頭內有氣，水加滿后，關好循環水開關。

2、  抽真空作業。將需要抽真空的設備的抽氣套管緊密套接于本抽氣嘴上，檢查循環水開關應關閉，連接電源，接通電源開關，即可開始抽真空作業，通過與抽氣嘴對應的真空表可觀察真空度。

3、  當本機需長時間連續作業時，水箱內的水溫將會升高，水質污染變差，影響真空度，此時，可放掉污水，更換成清潔涼水，保持水箱內使水溫下降，使主機（水泵）在清潔水中工作，保持真空度穩定。

4、  當需要為應裝置提供冷卻循環水時，在前面第3條的操作的基礎上，將需要冷卻裝置的進水、出水管分別接到本機側部的循環水出水嘴、進水嘴上，開通循環水開關，即可實現循環冷卻水供應。
